Où installer un disque dur dans un PC ? Le guide pratique

Un disque dur ne se place pas au hasard dans un PC. Selon qu’il s’agit d’un HDD 3,5 pouces, d’un SSD SATA 2,5 pouces ou d’un SSD M.2, il se fixe dans une baie du boîtier, derrière la carte mère ou directement sur celle-ci. Je vous montre comment reconnaître le bon emplacement, vérifier la compatibilité et éviter les erreurs de branchement.

Où se trouve le logement d’un disque dans un PC fixe

Dans un boîtier de bureau classique, le disque dur mécanique de 3,5 pouces se trouve habituellement dans une cage métallique placée en bas, près de l’alimentation, ou à l’avant du châssis. Cette cage peut contenir plusieurs tiroirs amovibles. Le disque se fixe avec quatre vis, parfois avec des patins en caoutchouc destinés à limiter les vibrations.

Le SSD SATA de 2,5 pouces est plus compact. Les boîtiers récents prévoient souvent des plaques de fixation derrière le panneau latéral, près de la carte mère. Sur certains modèles, le même tiroir accepte un disque 3,5 pouces ou un SSD 2,5 pouces. Je vérifie toujours les trous de vis avant de forcer, car une baie annoncée comme polyvalente peut nécessiter un adaptateur.

Le troisième cas concerne le SSD M.2. Il ne va pas dans une cage du boîtier, mais dans un connecteur situé sur la carte mère. On le trouve souvent entre le processeur et le premier port PCI Express, ou dans la partie inférieure de la carte mère, sous un petit dissipateur thermique. L’emplacement exact dépend du modèle.

Lire aussi : Quelle distance entre les yeux et l’écran PC ?

Les ordinateurs portables suivent une autre logique

Dans un PC portable, l’espace est beaucoup plus contraint. Les anciens modèles disposent parfois d’une baie pour disque 2,5 pouces, tandis que les machines récentes utilisent surtout un SSD M.2 2280, dont les dimensions sont de 22 mm sur 80 mm.

Avant d’acheter un remplacement, je conseille de consulter le manuel du portable ou d’observer la trappe inférieure. Il faut vérifier la présence d’un support, l’épaisseur acceptée par la baie 2,5 pouces et la longueur du module M.2. Une machine peut accepter un M.2 2280, mais pas forcément un modèle plus long ou doté d’un dissipateur volumineux.

Reconnaître le bon emplacement avant le montage

Le format du disque donne déjà un premier indice, mais il ne suffit pas toujours. Un disque SATA 2,5 pouces possède deux connecteurs séparés, l’un pour les données et l’autre pour l’alimentation. Un HDD 3,5 pouces utilise les mêmes types de prises, avec une taille et une fixation différentes.

Un SSD M.2 ressemble à une petite barrette électronique. Il se glisse dans un connecteur incliné, puis se rabat et se fixe avec une vis ou un système de verrouillage rapide. Il ne faut jamais le brancher dans un port PCI Express classique : malgré une technologie proche pour les modèles NVMe, la forme et le rôle du connecteur ne sont pas les mêmes.

Le piège le plus fréquent vient du terme M.2. Il décrit un format physique, pas une vitesse ni un protocole. Un emplacement M.2 peut accepter uniquement un SSD NVMe, uniquement un modèle SATA ou les deux. La fiche de la carte mère reste donc l’arbitre, surtout si plusieurs connecteurs sont présents.

Installer un disque dur ou un SSD SATA dans le boîtier

Commencez par éteindre complètement le PC, débranchez le câble secteur et maintenez le bouton de démarrage quelques secondes. Retirez ensuite le panneau latéral. Cette précaution réduit les risques liés à l’électricité résiduelle et vous permet de travailler sans tirer sur les composants.

1. Repérez la cage 3,5 pouces ou le support 2,5 pouces.
2. Fixez le disque avec les vis prévues ou installez-le dans son tiroir.
3. Branchez un câble SATA entre le disque et un port SATA libre de la carte mère.
4. Reliez le disque à une prise d’alimentation SATA provenant du bloc d’alimentation.
5. Rangez les câbles afin qu’ils ne touchent pas les ventilateurs.

Sur un HDD, une fixation solide est importante, car les vibrations peuvent devenir audibles et se transmettre au boîtier. Pour un SSD SATA, la rigidité compte moins, mais je déconseille tout de même de le laisser posé librement sur l’alimentation ou au fond du châssis. Un disque doit être fixé ou installé dans un support adapté.

Si le disque apparaît dans le BIOS mais pas dans Windows, ouvrez la gestion des disques. Un support neuf peut devoir être initialisé, partitionné puis formaté en NTFS. En revanche, ne lancez aucune initialisation sur un disque qui contient déjà vos fichiers, car cette opération peut compliquer la récupération des données.

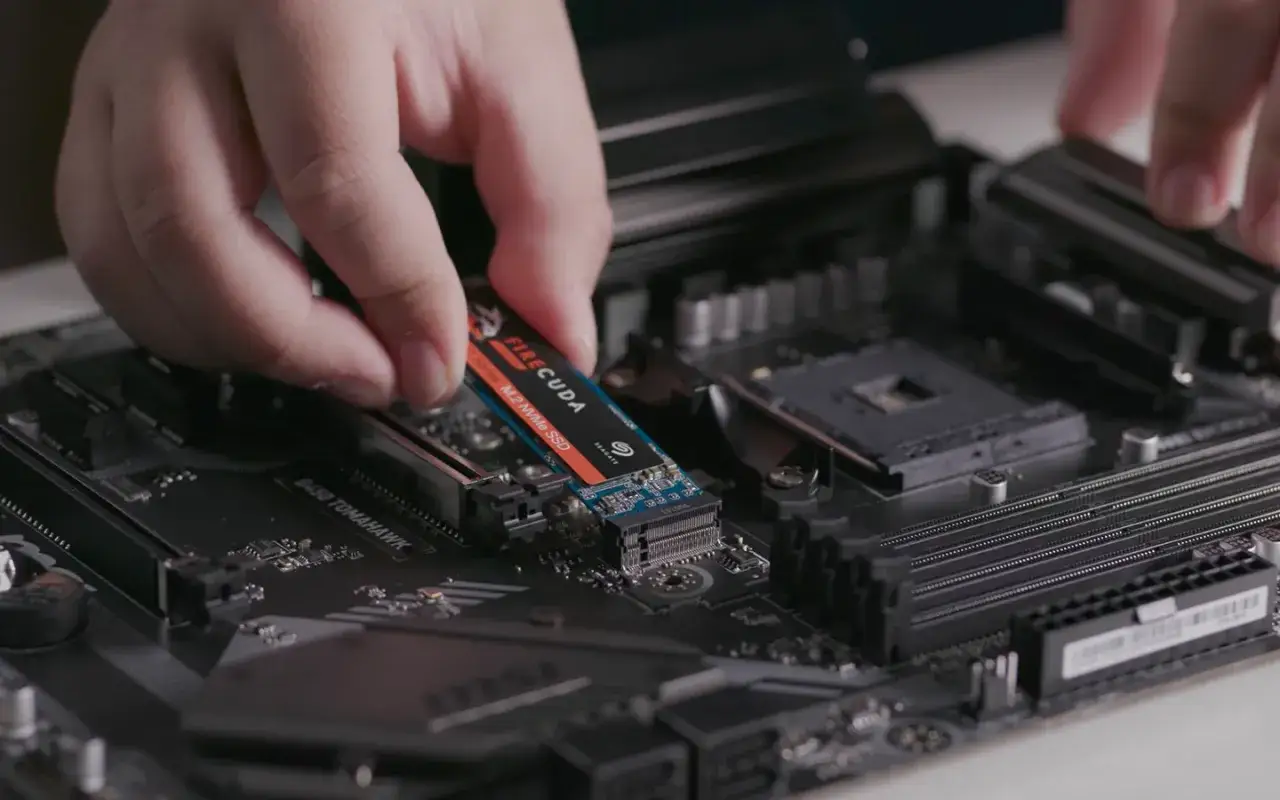

Installer un SSD M.2 sur la carte mère

Le montage d’un SSD M.2 est rapide, mais il demande davantage de précision. Repérez le connecteur portant la mention M.2 ou Socket 3, retirez éventuellement son dissipateur et vérifiez que la petite entretoise correspond à la longueur du module, souvent 2280.

1. Retirez la vis de fixation ou libérez le mécanisme de verrouillage.
2. Insérez le SSD dans le connecteur avec une inclinaison d’environ 30 degrés.
3. Abaissez doucement la barrette jusqu’à l’entretoise.
4. Fixez-la sans serrer excessivement la vis.
5. Replacez le dissipateur thermique si la carte mère en possède un.

Les contacts dorés doivent entrer complètement dans le connecteur. Si la barrette ne s’insère pas facilement, le détrompeur n’est probablement pas aligné ou le module n’utilise pas le protocole accepté. Ne jamais retourner un SSD M.2 ni appuyer dessus pour le faire entrer.

Certains connecteurs M.2 partagent leurs lignes avec des ports SATA ou PCI Express. L’installation d’un SSD peut donc désactiver un port SATA précis, ce qui explique pourquoi un ancien disque disparaît après l’ajout du nouveau. Les manuels de cartes mères indiquent généralement ces restrictions dans un schéma de stockage.

Que faire quand il n’y a pas de baie disponible

Un boîtier compact peut ne proposer qu’une seule cage 3,5 pouces ou aucun support 2,5 pouces visible. Pour un SSD SATA, un adaptateur 2,5 vers 3,5 pouces permet d’utiliser une baie standard. Il s’agit d’une simple plaque de fixation qui ne change ni les performances ni les branchements du SSD.

Si tous les ports SATA sont occupés, vous pouvez utiliser un contrôleur PCIe compatible, un boîtier USB ou remplacer un disque existant. Pour un disque système, je préfère une connexion interne directe, car elle évite les câbles externes et les risques de déconnexion accidentelle.

Quand le boîtier ne possède aucune place libre, ne posez pas le disque sur la carte graphique, le bloc d’alimentation ou le dessus d’un radiateur. Cette solution de fortune peut bloquer le refroidissement ou provoquer un court-circuit. Un support improvisé coûte moins cher aujourd’hui, mais peut endommager plusieurs composants demain.

Les erreurs qui empêchent le disque d’apparaître

La première vérification concerne les branchements. Avec un disque SATA, testez un autre câble de données, une autre prise d’alimentation et un autre port SATA. Un câble légèrement mal enfoncé suffit à faire croire que le disque est défectueux.

Pour un SSD M.2 invisible, contrôlez d’abord le protocole accepté par le connecteur. Vérifiez ensuite que le module est bien enfoncé, que la vis ne le maintient pas en position trop haute et que le BIOS de la carte mère est compatible. Les réglages de partage de lignes peuvent aussi expliquer l’absence d’un port SATA après l’installation.

• Le disque n’apparaît pas dans le BIOS : inspectez le montage, les câbles et la compatibilité.
• Il apparaît dans le BIOS mais pas dans Windows : vérifiez la gestion des disques et les partitions.
• Le disque ralentit ou se déconnecte : contrôlez la température, le câble et l’alimentation.
• Le HDD fait un bruit inhabituel : sauvegardez rapidement les données et évitez de multiplier les redémarrages.

Je recommande aussi de regarder l’emplacement physique du SSD M.2. Le connecteur placé près de la carte graphique peut recevoir davantage de chaleur, surtout dans un PC gaming compact. Un dissipateur correctement posé et un flux d’air régulier font souvent plus de différence qu’un changement de marque.

Le bon emplacement dépend surtout de votre usage

Pour stocker une grande bibliothèque de jeux, de vidéos ou de sauvegardes, un HDD 3,5 pouces reste intéressant grâce à sa capacité. Pour Windows et les logiciels utilisés chaque jour, un SSD SATA 2,5 pouces est déjà confortable. Le SSD NVMe M.2 offre les meilleurs débits, mais son avantage se remarque surtout lors des transferts lourds, de la création vidéo ou de certaines tâches professionnelles.

Avant de refermer le boîtier, vérifiez trois éléments simples. Le disque doit être correctement fixé, chaque câble doit être branché et le support doit être reconnu dans le BIOS ou le système d’exploitation. Avec ces contrôles, trouver le bon logement devient une opération de montage logique plutôt qu’un jeu de devinettes.
