Un boîtier peut sembler assez grand, puis refuser une carte mère pourtant annoncée comme « presque compatible ». La taille d’une carte mère influence directement le choix du boîtier, le nombre de ports d’extension, la ventilation et les possibilités d’évolution. Voici les dimensions des principaux formats, les différences concrètes entre ATX, micro-ATX, Mini-ITX et E-ATX, ainsi qu’une méthode simple pour éviter les mauvaises surprises lors d’un montage PC.
Les repères essentiels pour choisir le bon format

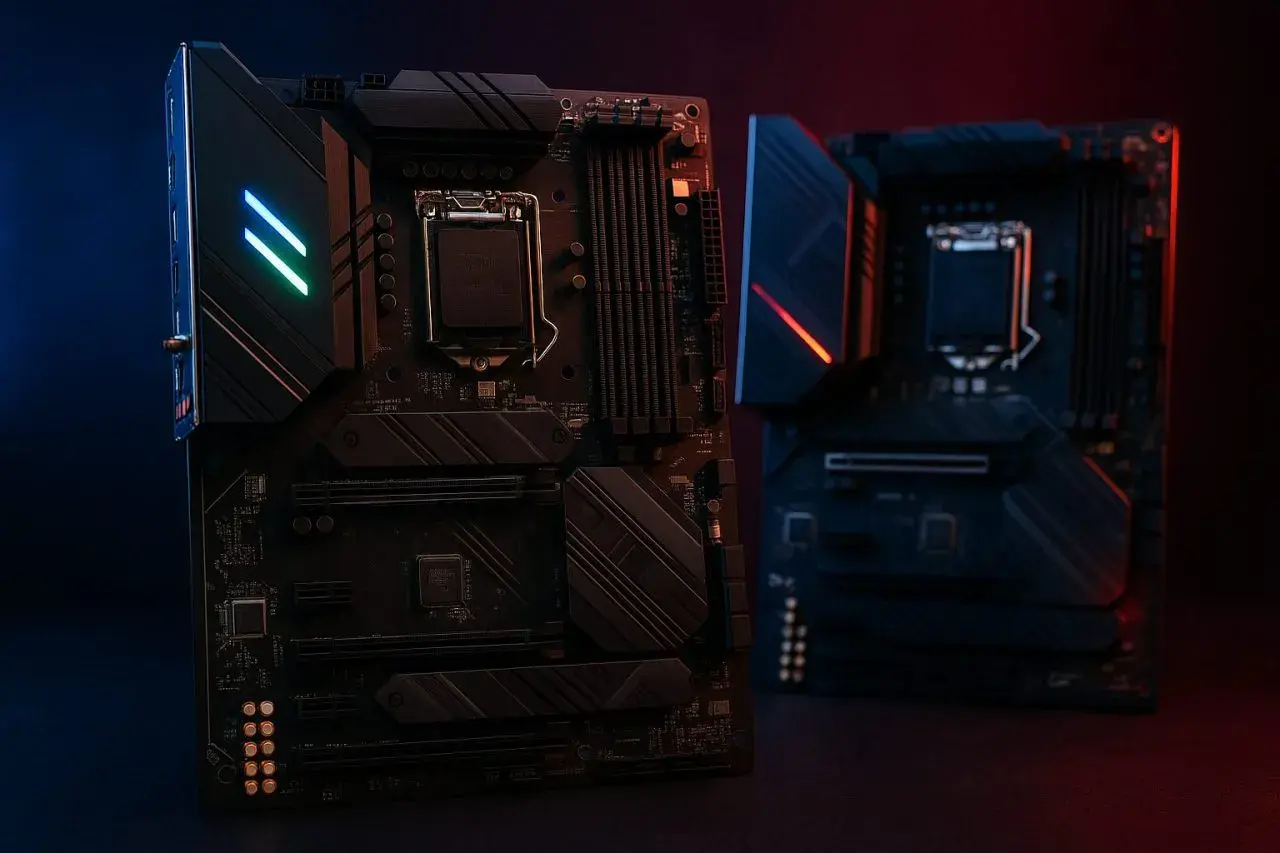

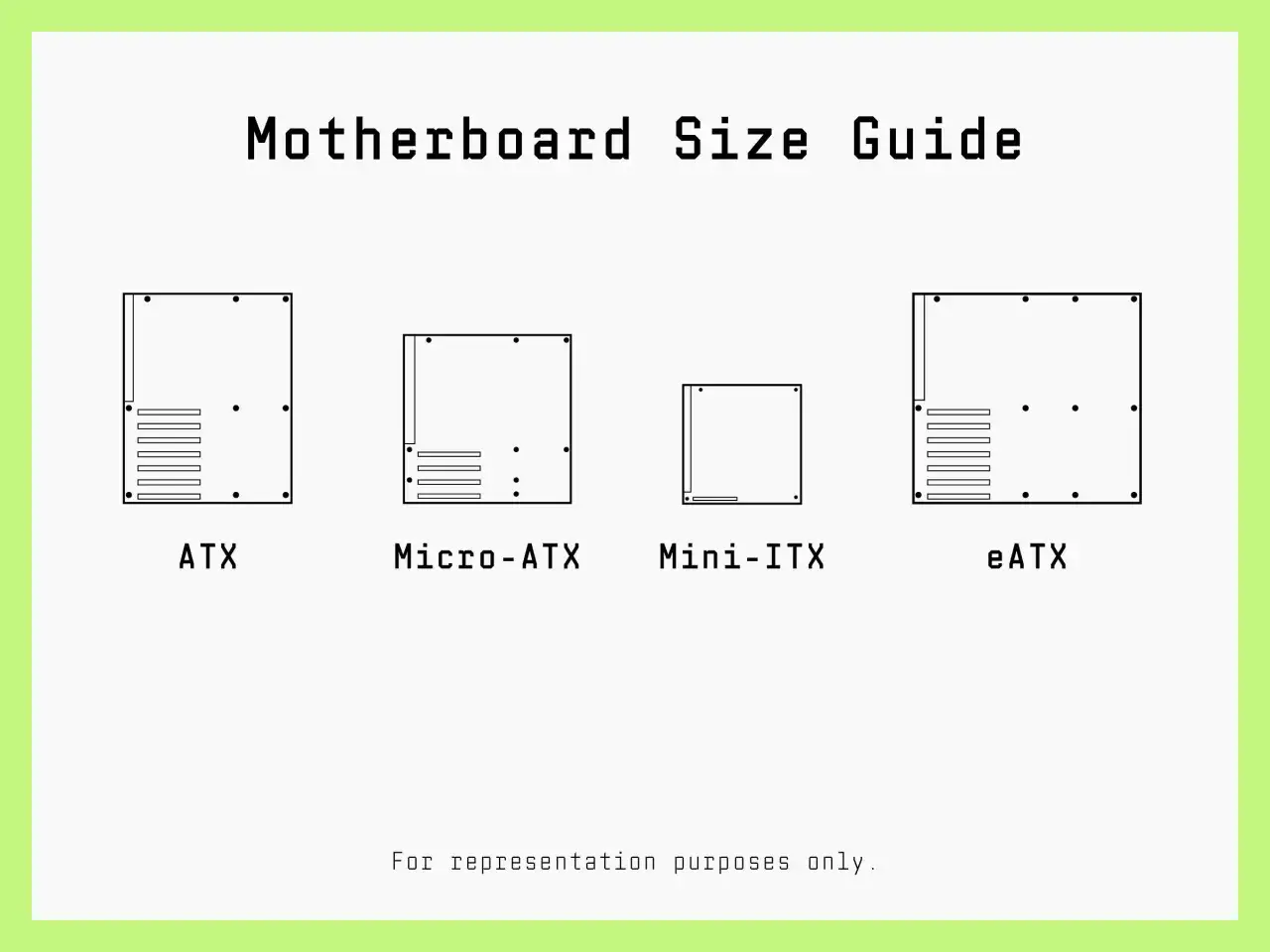

- ATX mesure généralement 305 × 244 mm et reste le format polyvalent le plus courant.
- Micro-ATX atteint 244 × 244 mm, avec un bon compromis entre compacité et évolutivité.
- Mini-ITX mesure 170 × 170 mm, mais impose davantage de compromis sur les ports et le refroidissement.
- E-ATX est plus large, souvent autour de 305 × 330 mm, et exige un boîtier explicitement compatible.
- La compatibilité dépend aussi des points de fixation, du refroidisseur, de la carte graphique et du câblage.
Les dimensions standards à connaître
Les cartes mères de PC de bureau suivent des formats largement standardisés. Cela permet aux fabricants de concevoir des boîtiers compatibles avec plusieurs tailles, même si les dimensions extérieures du boîtier lui-même peuvent varier fortement. Pour un achat rapide, je retiens surtout les quatre formats ci-dessous.
| Format | Dimensions courantes | Emplacements d’extension | Usage typique |
|---|---|---|---|
| E-ATX | Environ 305 × 330 mm | Variable, souvent nombreux | Stations de travail et configurations haut de gamme |
| ATX | 305 × 244 mm | Jusqu’à 7 slots | PC gaming polyvalent et évolutif |
| Micro-ATX | 244 × 244 mm | Moins nombreux, souvent 4 ou moins | PC gaming compact et bureautique avancée |
| Mini-ITX | 170 × 170 mm | Généralement 1 slot PCIe principal | Petits PC, salon et configurations compactes |
Les valeurs de l’ATX, du micro-ATX et du Mini-ITX sont les plus faciles à comparer. Intel rappelle d’ailleurs que le format détermine le boîtier nécessaire, le nombre de cartes d’extension disponibles et une partie de la disposition interne. Plus la carte est grande, plus elle offre généralement d’espace pour la mémoire, les connecteurs et les cartes additionnelles.
Le cas de l’E-ATX demande plus de prudence. Cette appellation recouvre des cartes dont la largeur peut changer selon le fabricant, parfois au-delà des 330 mm annoncés dans les tableaux généralistes. Je vérifie donc toujours la fiche technique du modèle exact plutôt que de me fier uniquement au nom du format.
Ce que le format change réellement dans un PC
Une grande carte mère n’accélère pas automatiquement un ordinateur. Sa surface supplémentaire sert surtout à intégrer davantage de slots PCIe, de connecteurs M.2, de ports SATA ou de banques mémoire. Pour jouer avec une seule carte graphique et un SSD NVMe, un modèle ATX très haut de gamme peut donc être largement surdimensionné.
ATX pour garder de la liberté
Le format ATX reste mon choix par défaut pour une configuration gaming classique. Il offre souvent quatre emplacements mémoire, plusieurs slots PCIe et assez d’espace autour du socket processeur pour installer un refroidissement imposant. Il facilite aussi le montage, car les composants sont moins serrés les uns contre les autres.
Son principal défaut est le volume du boîtier. Un PC ATX prend davantage de place sur ou sous un bureau, et le boîtier compatible est souvent plus lourd. En contrepartie, les futures mises à niveau sont plus simples, notamment si vous ajoutez une carte d’acquisition, une carte réseau ou plusieurs disques.
Micro-ATX pour un équilibre convaincant
Le micro-ATX réduit la surface à 244 × 244 mm sans sacrifier l’essentiel. Beaucoup de cartes proposent encore quatre slots de mémoire et un port PCIe x16 pour la carte graphique. C’est souvent le format le plus intéressant pour un PC de jeu compact qui ne prévoit pas plusieurs cartes d’extension.
J’ai tendance à le recommander aux utilisateurs qui veulent gagner de la place sans passer aux contraintes du Mini-ITX. Le choix est parfois moins large selon le socket ou le chipset, mais le rapport entre encombrement, prix et possibilités est souvent excellent.
Mini-ITX pour les petits espaces
Avec ses 170 × 170 mm, le Mini-ITX permet de construire des machines très compactes. Il ne faut cependant pas confondre petite carte et montage facile. L’espace réduit complique le passage des câbles, limite parfois le nombre de ventilateurs et peut rendre l’accès aux composants pénible.
La plupart des modèles disposent de deux emplacements mémoire et d’un seul grand slot PCIe. Ce n’est pas un problème pour un PC gaming équipé d’une carte graphique unique, mais cela réduit les possibilités d’extension. Le refroidissement et la longueur de la carte graphique deviennent alors aussi importants que les dimensions de la carte mère.
Comment vérifier la compatibilité avec le boîtier
La règle la plus sûre consiste à comparer le format de la carte mère avec la liste de compatibilité du boîtier. Un boîtier ATX accepte généralement une carte ATX, micro-ATX ou Mini-ITX, mais un boîtier micro-ATX n’accueille pas une carte ATX complète. Les mentions « compatible ATX » ou « support E-ATX » doivent être lues dans la fiche technique, pas déduites de la taille apparente du châssis.
- Relevez le format exact de la carte mère, par exemple ATX ou micro-ATX.
- Contrôlez la liste des cartes acceptées sur la page du boîtier.
- Vérifiez la largeur maximale si vous choisissez une E-ATX.
- Comparez la longueur maximale de la carte graphique avec l’espace disponible.
- Contrôlez la hauteur maximale du ventirad ou la compatibilité avec un refroidissement liquide.
- Regardez l’emplacement de l’alimentation et la place réservée aux câbles.
Les trous de fixation constituent un autre point important. Une carte plus petite peut souvent utiliser les points prévus pour un format supérieur, mais il faut installer les entretoises aux bons emplacements. Une entretoise mal placée sous le circuit imprimé peut provoquer un court-circuit, tandis qu’une entretoise manquante laisse la carte fléchir lors du branchement.
Le panneau arrière mérite aussi un contrôle. Les formats standards utilisent une découpe d’E/S commune, mais certaines cartes récentes intègrent un cache arrière prémonté. Il faut simplement s’assurer que le boîtier laisse assez de dégagement autour de cette zone et que le montage ne force pas sur les connecteurs.
Les dimensions de la carte ne suffisent pas
Deux cartes mères ATX ayant la même surface peuvent demander une installation très différente. Les dissipateurs autour du processeur, les radiateurs des SSD M.2 et les protections décoratives occupent parfois beaucoup d’espace. Une carte graphique épaisse peut aussi bloquer un slot inférieur ou rendre certains connecteurs difficiles à atteindre.
Je conseille de regarder au minimum quatre mesures dans les fiches techniques. La longueur de la carte graphique, la hauteur du ventirad, l’épaisseur du radiateur supérieur et la place disponible derrière le plateau de la carte mère déterminent souvent la facilité réelle du montage.
Le piège des cartes E-ATX
Une E-ATX peut entrer physiquement dans un boîtier annoncé comme compatible ATX, mais recouvrir les ouvertures prévues pour faire passer les câbles. Dans ce cas, le PC fonctionne, mais l’assemblage devient peu pratique et la gestion des câbles perd tout son intérêt.
Pour ce format, je recherche une indication claire comme 305 × 330 mm supportés, ou la dimension maximale exacte acceptée par le boîtier. Une simple mention « E-ATX ready » ne garantit pas toujours que toutes les cartes de cette catégorie seront adaptées.
Lire aussi : ATX 3.0 ou 3.1 - quelle alimentation choisir ?
Le refroidissement dans un petit boîtier
Réduire la taille de la carte mère ne réduit pas la chaleur produite par le processeur ou la carte graphique. Dans un boîtier Mini-ITX, les composants sont plus proches et l’air chaud s’accumule plus vite. Il faut donc prévoir un flux d’air cohérent, avec au moins une entrée et une sortie bien positionnées.
Un format compact peut rester silencieux, mais il demande davantage de soin. Je préfère parfois un boîtier micro-ATX légèrement plus grand à un Mini-ITX très serré, car quelques centimètres supplémentaires peuvent simplifier le refroidissement et réduire le bruit.
Quel format choisir selon votre usage
Le bon format dépend moins de la puissance recherchée que du nombre de composants à installer et de la place disponible. Pour un PC gaming français typique, la différence de performances entre une carte ATX et une micro-ATX équipée du même chipset est généralement inexistante. Les écarts viennent plutôt de la connectique, de l’alimentation du processeur et des fonctions intégrées.
| Profil | Format conseillé | Pourquoi | Limite à accepter |
|---|---|---|---|
| Gaming avec une carte graphique | Micro-ATX ou ATX | Bon équilibre entre prix, espace et évolutivité | Moins de slots sur micro-ATX |
| Gaming haut de gamme avec extensions | ATX | Plus de connecteurs et montage plus confortable | Boîtier plus volumineux |
| PC de salon ou petit bureau | Mini-ITX | Encombrement minimal | Montage et refroidissement plus exigeants |
| Station de travail avec beaucoup de stockage | ATX ou E-ATX | Davantage de lignes, de slots et d’espace interne | Prix et boîtier souvent plus élevés |
Pour une machine destinée à évoluer pendant plusieurs années, l’ATX conserve un avantage pratique. Pour une configuration sobre avec un seul GPU, deux barrettes de RAM et un ou deux SSD, le micro-ATX est souvent plus rationnel. Quant au Mini-ITX, je le réserve aux projets où la compacité est une vraie priorité, pas simplement à une envie de réduire la fiche technique.
Le bon réflexe avant de valider votre panier
La dimension la plus importante est celle qui correspond aux fixations et au dégagement prévu par le boîtier. Retenez les repères simples de 305 × 244 mm pour l’ATX, 244 × 244 mm pour le micro-ATX et 170 × 170 mm pour le Mini-ITX, puis contrôlez les mesures particulières du modèle choisi.
En pratique, je vérifie toujours la compatibilité du boîtier, la longueur de la carte graphique, la hauteur du refroidisseur et l’accès aux câbles. Cette minute de contrôle évite un achat incompatible et permet de choisir un format réellement adapté à votre usage, plutôt qu’une carte mère plus grande simplement parce qu’elle semble plus performante.
