Comment brancher une carte mère sans erreur ?

Honoré Teixeira 17 juin 2026

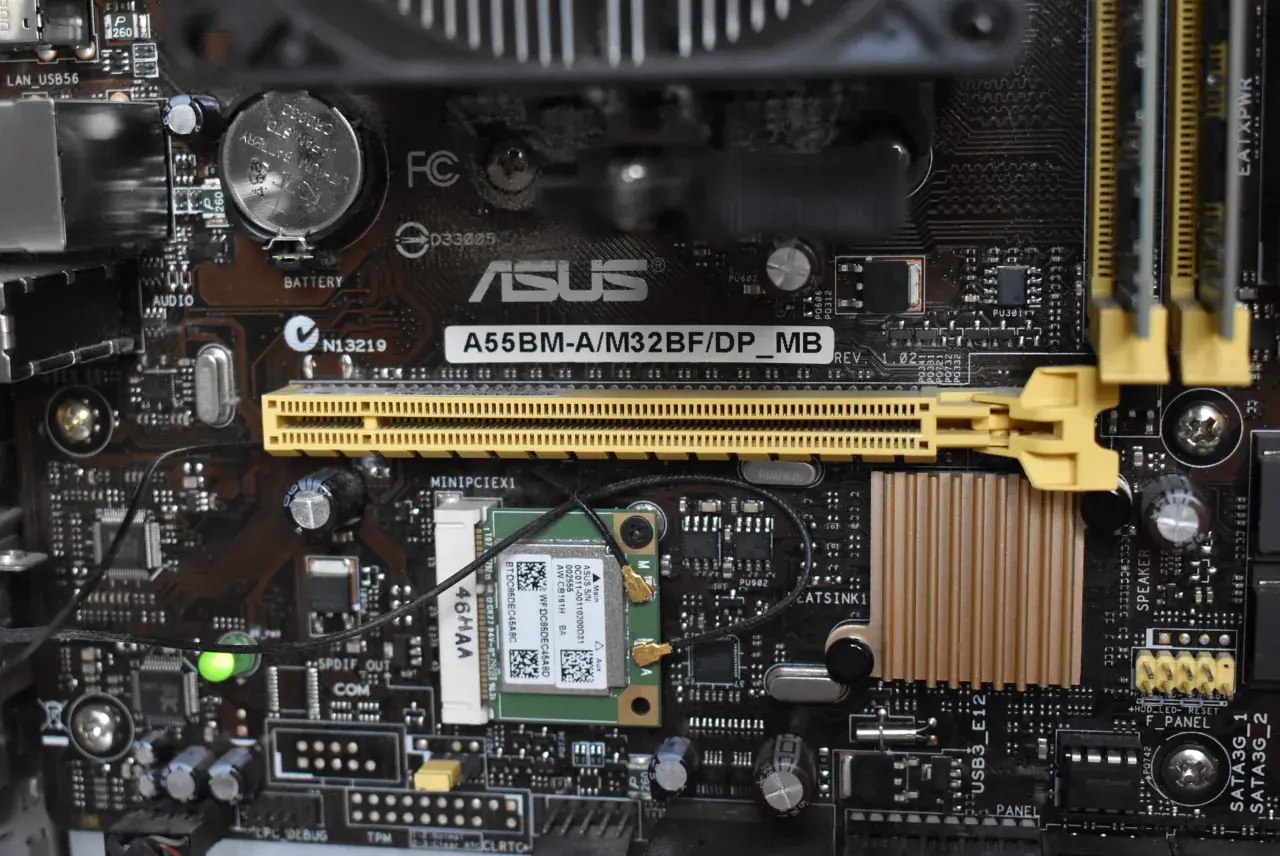

Carte mère ASUS A55BM-A/M32BF/DP_MB avec branchement carte mère visible, incluant une carte Wi-Fi et des connecteurs.

Table des matières

Un PC peut rester totalement muet pour une seule prise oubliée, ou démarrer avec des ventilateurs qui tournent sans afficher la moindre image. Le branchement de la carte mère demande surtout de reconnaître les connecteurs, de respecter leur emplacement et de ne jamais forcer une fiche. Je détaille ici l’ordre de montage, les câbles d’alimentation, les composants internes, les connecteurs du boîtier et les vérifications utiles en cas de problème.

Les repères essentiels pour connecter une carte mère sans erreur

  • 24 broches pour l’alimentation principale de la carte mère.
  • 8 broches EPS12V près du processeur, à ne pas confondre avec un câble PCIe.
  • CPU_FAN réservé au ventilateur ou à la pompe du refroidissement du processeur.
  • F_PANEL pour le bouton de démarrage, le bouton Reset et les voyants du boîtier.
  • ARGB 5 V et RGB 12 V ne sont pas interchangeables.
  • Le manuel du modèle exact reste la référence pour l’emplacement des broches.

Préparer le montage avant de brancher quoi que ce soit

Je commence toujours par couper l’alimentation, débrancher le cordon secteur et poser le boîtier sur une surface stable. Le bouton situé à l’arrière du bloc d’alimentation doit être sur O, et il vaut mieux toucher une partie métallique non peinte du boîtier avant de manipuler les composants afin de limiter les risques liés à l’électricité statique.

La carte mère doit être installée sur les bons entretoises du boîtier. Une entretoise placée sous une zone sans trou de fixation peut créer un court-circuit. Vérifiez aussi que la plaque arrière, appelée I/O shield sur certains modèles, est bien en place avant de visser la carte.

Gardez sous la main le manuel de la carte mère. Les noms sont assez standard, mais l’ordre des broches du panneau avant, l’emplacement des ports M.2 et le nombre de connecteurs de ventilateurs varient d’un modèle à l’autre. Dans mes montages, cette vérification prend moins de deux minutes et évite souvent une longue recherche de panne.

Relier les câbles d’alimentation principaux

Le premier câble important est le connecteur ATX 24 broches. Il se trouve généralement sur le bord droit de la carte mère et alimente une grande partie du circuit imprimé. Enfoncez-le jusqu’au clic du verrouillage, sans appuyer de travers.

Le processeur reçoit une alimentation séparée via un connecteur EPS12V de 4 ou 8 broches, situé près du socket CPU, souvent dans l’angle supérieur gauche. Sur une carte mère gaming récente, le 8 broches est habituel. Certaines cartes possèdent un second connecteur 4 ou 8 broches pour les processeurs très puissants ou l’overclocking, mais il n’est pas toujours indispensable pour une configuration standard.
Connecteur Emplacement habituel Rôle Erreur fréquente
ATX 24 broches Bord droit Alimentation générale de la carte mère Le laisser partiellement enclenché
EPS CPU 8 broches Près du processeur Alimentation du CPU Le confondre avec un câble PCIe
PCIe 6+2 broches Carte graphique Alimentation du GPU Le brancher sur la prise CPU
SATA alimentation SSD, hub ou contrôleur Alimentation des périphériques Oublier le câble d’un hub de ventilateurs
Ne mélangez jamais les câbles modulaires de deux blocs d’alimentation, même si les prises semblent identiques. Côté carte mère, le câble CPU porte souvent la mention CPU ou EPS, tandis que le câble de carte graphique est marqué PCIe. Ils ne distribuent pas les tensions de la même manière.

Installer le processeur, la mémoire et le stockage

Positionner le processeur et son refroidissement

Le processeur se place dans le socket en faisant correspondre le repère triangulaire du CPU avec celui de la carte mère. Il ne faut jamais le pousser ni toucher les contacts sous le processeur ou dans le socket. Une fois le système de retenue fermé, installez le refroidisseur selon ses propres instructions.

Le ventilateur du ventirad doit être connecté à CPU_FAN. Avec un kit de refroidissement liquide, la pompe utilise généralement AIO_PUMP ou un connecteur recommandé par le fabricant, tandis que les ventilateurs du radiateur vont sur CPU_FAN ou sur un répartiteur prévu à cet effet. Une pompe alimentée mais mal déclarée dans le BIOS peut provoquer une alerte au démarrage.

Insérer la mémoire vive dans les bons emplacements

Pour deux barrettes, les emplacements recommandés sont souvent A2 et B2, c’est-à-dire le deuxième et le quatrième slot en partant du processeur. Cette règle n’est pas universelle, alors consultez le schéma imprimé ou le manuel. Appuyez jusqu’à ce que les loquets se ferment.

Une barrette mal enclenchée est l’une des causes les plus courantes d’un PC qui s’allume sans afficher d’image. Je vérifie toujours les deux extrémités de chaque module, car un seul côté mal verrouillé suffit à empêcher le POST, la phase de démarrage qui teste le matériel.

Connecter un SSD M.2 ou un disque SATA

Un SSD M.2 se glisse dans son emplacement avec une légère inclinaison, puis se fixe avec la petite vis prévue. Retirez le film plastique du dissipateur thermique s’il y en a un avant de le remettre en place. Les modèles PCIe 4.0 ou PCIe 5.0 doivent être installés dans un port compatible pour exploiter leur débit maximal, mais un SSD reste généralement rétrocompatible avec une génération précédente à vitesse réduite.

Pour un SSD ou un disque dur SATA, il faut deux liaisons. Le câble SATA de données va de la carte mère au disque, et le câble SATA d’alimentation vient du bloc d’alimentation. Oublier l’un des deux donne souvent l’impression que le disque est défectueux alors qu’il n’est simplement pas alimenté ou pas détecté.

Brancher les ventilateurs, l’éclairage et la façade du boîtier

Les ventilateurs du boîtier se connectent sur les prises SYS_FAN, CHA_FAN ou équivalentes. Une prise 3 broches fonctionne avec une régulation en tension, tandis qu’une prise 4 broches PWM permet un contrôle plus précis de la vitesse. Un ventilateur peut généralement être branché sur une prise 4 broches, mais le réglage choisi dans le BIOS doit correspondre à son type.

Les ventilateurs d’un boîtier équipé d’un hub peuvent être reliés au contrôleur plutôt qu’à chaque prise de la carte mère. Le hub nécessite souvent une alimentation SATA et un câble de signal vers SYS_FAN. Sans l’alimentation SATA, les ventilateurs et l’éclairage peuvent rester éteints même si le câble de contrôle est correctement connecté.

Ne pas confondre RGB et ARGB

Le connecteur ARGB 5 V à 3 broches possède généralement une broche absente ou un repère de tension. Le RGB classique utilise souvent 12 V et 4 broches. Brancher un accessoire ARGB 5 V sur une prise RGB 12 V peut endommager ses LED, donc ne vous fiez pas uniquement à la forme générale de la fiche.

Raccorder les boutons et les ports avant

Les petits câbles Power SW, Reset SW, Power LED et HDD LED se connectent au bloc F_PANEL, parfois nommé JFP1. Les boutons Power et Reset n’ont pas de polarité, mais les voyants LED doivent respecter les bornes positive et négative indiquées dans le manuel. Si le voyant ne s’allume pas, inversez simplement sa fiche, sans changer le branchement du bouton.

Le câble HD_AUDIO se branche sur la prise audio frontale, souvent placée en bas à gauche. Les ports USB 2.0, USB 3.x et USB-C interne utilisent des connecteurs différents. Leur détrompeur évite normalement l’erreur, mais il ne faut jamais forcer une prise dont l’orientation ne correspond pas.

Ajouter la carte graphique et vérifier les extensions

La carte graphique doit être installée dans le premier port PCIe x16, généralement le plus proche du processeur. Retirez les équerres correspondantes du boîtier, ouvrez le loquet du port, enfoncez la carte jusqu’à son verrouillage, puis vissez-la pour éviter qu’elle ne pèse sur le connecteur.

Les cartes graphiques puissantes utilisent un ou plusieurs câbles PCIe 6+2 broches, ou un connecteur moderne prévu par le fabricant. Le câble doit être complètement inséré et ne pas subir un pli serré juste à la sortie de la fiche. Branchez l’écran sur la carte graphique et non sur les sorties vidéo de la carte mère lorsque le PC possède un GPU dédié.

Les cartes Wi-Fi, cartes son et cartes d’acquisition se placent dans les ports PCIe adaptés. Pour un SSD M.2 supplémentaire, consultez le manuel, car certains ports SATA peuvent être désactivés lorsqu’un emplacement M.2 particulier est utilisé. Ce comportement est normal et dépend du partage de lignes PCIe et SATA de la carte.

Contrôler le montage avant le premier démarrage

Avant d’appuyer sur Power, je fais une vérification visuelle complète. Le câble ATX 24 broches, le câble CPU, le ventilateur du processeur et les barrettes mémoire sont les quatre points prioritaires. Vérifiez également qu’aucune vis ne se trouve sous la carte et que les câbles ne touchent pas les pales des ventilateurs.

  • Le processeur et la mémoire sont correctement verrouillés.
  • Le refroidissement est fixé et relié à CPU_FAN ou au connecteur approprié.
  • Les câbles ATX et EPS sont enclenchés jusqu’au clic.
  • La carte graphique est bien installée et alimentée si nécessaire.
  • Le bouton Power est branché sur les bonnes broches du F_PANEL.
  • L’écran est relié à la bonne sortie vidéo.

Au premier démarrage, laissez parfois une à deux minutes à la carte mère pour entraîner la mémoire, surtout avec une plateforme récente ou après une modification de la RAM. Les LED de diagnostic CPU, DRAM, VGA et BOOT donnent une première indication. Une LED DRAM oriente vers la mémoire, une LED VGA vers la carte graphique et une LED BOOT vers le stockage ou le système d’exploitation.

Lire aussi : Installer une carte graphique sur PC sans se tromper

Que faire si le PC ne réagit pas

Si rien ne s’allume, contrôlez l’interrupteur du bloc d’alimentation, le cordon secteur et le connecteur Power SW. Si les ventilateurs tournent mais que l’écran reste noir, retirez les périphériques inutiles et testez avec une seule barrette de RAM, puis vérifiez le câble EPS du processeur et la sortie vidéo utilisée.

Si le système redémarre en boucle, remettez les réglages du BIOS par défaut en utilisant le bouton Clear CMOS ou la procédure indiquée dans le manuel. Ne démontez pas immédiatement toute la configuration. Une méthode par élimination, composant après composant, permet généralement d’identifier la prise mal branchée bien plus vite.

Le bon réflexe pour garder un montage fiable

La réussite tient moins à la force qu’à la lecture des marquages. Un connecteur qui résiste est presque toujours mal orienté, incompatible ou destiné à un autre emplacement. Je recommande de photographier le câblage avant de refermer le panneau du boîtier, puis de conserver le manuel avec les accessoires de la carte mère.

Pour une configuration gaming, prenez aussi quelques minutes pour organiser les câbles derrière le plateau. Un flux d’air dégagé, des ventilateurs correctement contrôlés et une alimentation CPU bien verrouillée auront plus d’effet sur la fiabilité que l’ajout d’un éclairage supplémentaire. Une fois le PC démarré, contrôlez les températures du processeur et la vitesse des ventilateurs dans le BIOS avant d’installer vos jeux et vos logiciels.

Questions fréquentes

Le câble ATX 24 broches alimente principalement la carte mère. Le câble EPS12V de 4 ou 8 broches se branche près du processeur, tandis que le câble PCIe 6+2 broches alimente la carte graphique. Ne les intervertissez pas et ne mélangez jamais les câbles modulaires de deux blocs d’alimentation.

Le ventilateur du ventirad se connecte sur CPU_FAN. Avec un refroidissement liquide, la pompe va généralement sur AIO_PUMP et les ventilateurs du radiateur sur CPU_FAN ou un répartiteur adapté. Les ventilateurs du boîtier utilisent SYS_FAN ou CHA_FAN, tandis qu’un hub nécessite souvent une alimentation SATA en plus du câble de signal.

L’ARGB utilise généralement un connecteur 3 broches en 5 V, alors que le RGB classique utilise un connecteur 4 broches en 12 V. Ces prises ne sont pas interchangeables : brancher un accessoire ARGB sur une sortie RGB 12 V peut endommager ses LED. Vérifiez toujours le voltage et le détrompeur avant de connecter l’éclairage.

Contrôlez d’abord le câble EPS du processeur, l’enclenchement des barrettes mémoire et la sortie vidéo utilisée. Testez ensuite avec une seule barrette de RAM et vérifiez que la carte graphique est correctement installée et alimentée. Les LED DRAM et VGA de la carte mère peuvent orienter le diagnostic, et un premier démarrage peut demander une à deux minutes pour entraîner la mémoire.
