Une nouvelle carte graphique peut transformer un PC de jeu, mais son installation ne se résume pas à l’enfoncer dans un port PCIe. Je vous guide ici du contrôle de compatibilité jusqu’au premier démarrage, avec les branchements d’alimentation, l’installation des pilotes et les vérifications utiles si l’écran reste noir.
Les points essentiels pour réussir l’installation du GPU
- Vérifiez le boîtier, l’alimentation et la carte mère avant d’ouvrir le PC.
- Prévoyez environ 15 à 30 minutes et un simple tournevis cruciforme.
- Insérez la carte dans le port PCIe x16 supérieur, puis fixez-la au châssis.
- Branchez tous les câbles requis, notamment le PCIe 6+2 broches ou 12V-2x6.
- Reliez l’écran à la nouvelle carte, puis installez le pilote officiel adapté.
Comment installer une carte graphique sans se tromper
L’intention derrière cette recherche est clairement pratique et procédurale. La plupart des utilisateurs veulent savoir où placer la carte, quels câbles utiliser et quoi faire après le montage, sans prendre le risque d’endommager un composant.La bonne nouvelle, c’est que l’opération reste accessible aux débutants. Dans mes montages, les erreurs viennent rarement du port PCIe lui-même. Elles concernent plutôt une carte trop longue pour le boîtier, une alimentation insuffisante ou un câble d’écran resté branché sur la carte mère.
Vérifiez la compatibilité avant d’ouvrir le boîtier
Le format et l’espace disponible
Mesurez l’espace entre les équerres arrière du boîtier et la cage des disques ou les ventilateurs avant. Une carte récente peut occuper 2, 2,5 ou 3 slots et dépasser 30 cm de longueur. La fiche technique du modèle indique généralement sa longueur, son épaisseur et la puissance d’alimentation recommandée.
Un boîtier compact peut accepter une carte PCIe standard tout en manquant de place pour ses câbles. Prévoyez quelques centimètres supplémentaires côté connecteur d’alimentation, surtout avec une prise 12V-2x6 placée sur le dessus de la carte.
Le port PCIe et la carte mère
La carte graphique se place normalement dans le port PCIe x16, le long connecteur situé près du processeur. Une carte mère récente et une carte graphique plus ancienne restent généralement compatibles grâce à la rétrocompatibilité PCIe, même si la vitesse réelle dépend de la génération et du câblage de la carte mère.Si plusieurs ports sont disponibles, utilisez en priorité le premier port x16, souvent renforcé et placé juste sous le processeur. Les petits ports PCIe x1 ne conviennent pas à une carte graphique classique.
L’alimentation du PC
Regardez l’étiquette du bloc d’alimentation et la documentation du GPU. Une carte sans connecteur externe peut parfois fonctionner uniquement grâce au port PCIe, tandis qu’un modèle plus puissant réclame un ou plusieurs câbles PCIe 6+2 broches ou un câble moderne 12V-2x6.
Ne vous fiez pas uniquement au nombre de watts. Une alimentation de 650 W de bonne qualité peut être préférable à un modèle bas de gamme annoncé à 750 W. Pour une carte gourmande, je recommande de suivre la puissance indiquée par le fabricant et de garder une marge raisonnable pour le processeur et les autres composants.
| Élément à contrôler | Ce qu’il faut vérifier | Risque en cas d’oubli |
|---|---|---|
| Boîtier | Longueur, hauteur et nombre de slots | Carte impossible à installer ou mauvaise ventilation |
| Carte mère | Présence d’un port PCIe x16 accessible | Carte mal positionnée ou performances réduites |
| Bloc d’alimentation | Puissance et connecteurs adaptés | Redémarrages, absence d’image ou instabilité |
| Écran | Port HDMI ou DisplayPort disponible sur le GPU | Écran noir malgré une installation correcte |
Préparez le PC et les outils nécessaires
Il vous faut peu de matériel, mais chaque détail compte. Préparez un tournevis cruciforme, une table stable et suffisamment éclairée, ainsi qu’un endroit où poser la carte sans toucher ses composants électroniques.
- Éteignez complètement le PC.
- Coupez l’interrupteur du bloc d’alimentation, puis débranchez le câble secteur.
- Maintenez le bouton de démarrage quelques secondes pour vider la charge résiduelle.
- Retirez le panneau latéral du boîtier.
- Touchez une partie métallique non peinte du châssis avant de manipuler la carte.
Évitez de travailler sur un tapis ou une couverture qui accumule facilement l’électricité statique. Je ne m’équipe pas systématiquement d’un bracelet antistatique, mais je prends toujours l’habitude de toucher régulièrement le châssis et de tenir la carte par ses bords ou sa plaque arrière, jamais par les connecteurs ou les ventilateurs.
Si vous remplacez une ancienne carte graphique, repérez ses câbles avant de la retirer. Pour une première installation, vérifiez aussi si le processeur possède un circuit graphique intégré. Cela peut servir de solution de secours pour afficher l’image en cas de problème.
Installez la carte graphique étape par étape
1. Retirez l’ancienne carte si nécessaire
Débranchez les câbles d’alimentation de l’ancienne carte en appuyant sur leur languette de verrouillage. Retirez ensuite les vis qui la maintiennent à l’arrière du boîtier, puis appuyez sur le petit loquet situé au bout du port PCIe avant de tirer doucement la carte vers vous.
Ne forcez jamais si elle résiste. Le loquet est parfois difficile à atteindre avec un gros ventirad ou une carte volumineuse. Un tournevis long ou un peu plus de lumière suffit souvent à éviter un geste brusque.
2. Préparez les équerres arrière
Retirez les caches métalliques correspondant à la largeur de la nouvelle carte. Certains boîtiers utilisent des vis, d’autres des systèmes sans outil. Une carte de trois slots nécessite de libérer trois emplacements, même si un seul port PCIe sera utilisé.
3. Alignez la carte avec le port PCIe
Placez la carte au-dessus du port PCIe x16 en alignant les connecteurs dorés avec l’ouverture. Maintenez-la bien droite et appuyez de manière régulière jusqu’à ce que le loquet se referme et que la carte soit complètement insérée.
Le connecteur doit disparaître presque entièrement dans le port. Si la carte reste inclinée ou si le loquet ne se ferme pas, retirez-la et recommencez l’alignement. Ne poussez pas en biais, car vous pourriez abîmer le port ou la carte mère.
4. Fixez la carte au châssis
Revissez la ou les équerres métalliques à l’arrière du boîtier. Cette étape paraît secondaire, pourtant elle évite que le poids du GPU tire sur le port PCIe. Pour les modèles très lourds, un support anti-affaissement peut aussi être utile, surtout dans un boîtier transporté régulièrement.

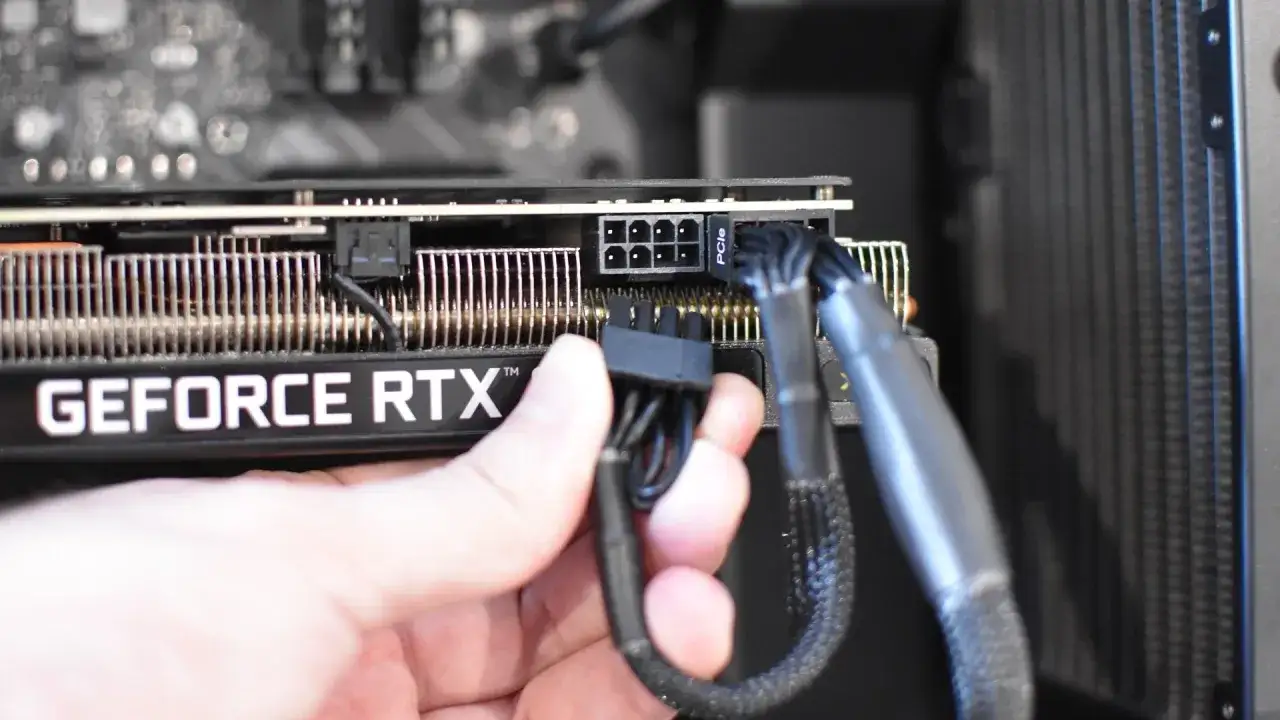

5. Branchez l’alimentation
Connectez les prises requises jusqu’à ce que le système de verrouillage soit correctement engagé. Avec une carte équipée de plusieurs prises 8 broches, utilisez si possible un câble PCIe séparé par connecteur plutôt qu’un seul câble équipé de deux fiches en cascade, en suivant les recommandations du fabricant de l’alimentation.
Les cartes munies d’un connecteur 12V-2x6 demandent une insertion complète et un câble qui ne soit pas fortement plié juste à la sortie de la prise. Un branchement partiellement engagé peut provoquer une coupure ou une surchauffe. Ne remplacez jamais ce câble par un adaptateur provenant d’une autre alimentation modulaire.
Branchez l’écran et installez les pilotes
Avant de refermer le boîtier, vérifiez que les ventilateurs de la carte peuvent tourner librement et qu’aucun câble ne touche leurs pales. Rebranchez le secteur, allumez le PC et connectez l’écran à une sortie HDMI ou DisplayPort de la carte graphique, pas à celle de la carte mère.
Le premier démarrage peut afficher une résolution basse ou prendre un peu plus de temps. Une fois Windows lancé, téléchargez le pilote correspondant à la marque et au modèle du GPU depuis le site officiel de NVIDIA, AMD ou Intel. Windows Update peut installer un pilote fonctionnel, mais le pilote du fabricant offre généralement un meilleur contrôle des fonctions de jeu et des mises à jour.
Lire aussi : Le Ranch épisode 3 « L’Incendie » - résumé et avis
Faut-il désinstaller l’ancien pilote
Si vous passez d’une carte NVIDIA à une AMD, ou l’inverse, une désinstallation propre est préférable. Pour un remplacement par une carte de la même famille, l’installation standard du nouveau pilote suffit souvent. En cas de bugs persistants, un outil spécialisé de nettoyage des pilotes peut repartir sur une base saine, mais je le réserve aux situations où la méthode classique ne règle rien.
Après le redémarrage, ouvrez le Gestionnaire de périphériques et vérifiez que la carte apparaît sans icône d’erreur. Lancez ensuite un jeu ou un outil de test pendant quelques minutes afin de contrôler la température, les performances et la stabilité. Une température élevée au repos ou des ventilateurs bloqués indiquent qu’il faut interrompre les essais et vérifier le montage.
Que faire si le PC n’affiche aucune image
Un écran noir ne signifie pas forcément que la carte est défectueuse. Je commence toujours par les vérifications les plus simples, car un câble mal branché ou une prise d’alimentation oubliée explique une grande partie des échecs de premier démarrage.
- Vérifiez que l’écran est connecté au GPU et que la bonne entrée HDMI ou DisplayPort est sélectionnée.
- Contrôlez l’insertion de la carte dans le port PCIe et la fermeture du loquet.
- Rebranchez chaque connecteur d’alimentation jusqu’à son verrouillage complet.
- Testez un autre câble vidéo ou une autre sortie de la carte.
- Retirez temporairement les périphériques USB non indispensables.
- Consultez les voyants de diagnostic ou les codes sonores de la carte mère.
Si le PC démarre avec l’ancienne carte mais pas avec la nouvelle, contrôlez en priorité la puissance du bloc d’alimentation, les dimensions du boîtier et la compatibilité du BIOS ou de l’UEFI. Sur certaines machines de grande marque, le châssis ou le firmware impose des limites particulières.
Si les ventilateurs tournent mais que l’image disparaît sous forte charge, le problème peut venir d’une alimentation trop juste, d’un câble mal engagé ou d’une température excessive. Évitez de multiplier les redémarrages forcés avant d’avoir identifié la cause.
Les erreurs qui coûtent le plus cher
La première erreur consiste à oublier le câble d’alimentation du GPU. Le port PCIe fournit une partie de l’énergie, mais une carte performante ne peut pas fonctionner correctement sans ses connecteurs dédiés.
La deuxième est de brancher l’écran sur la carte mère. Dans ce cas, l’ordinateur peut continuer à utiliser le circuit graphique intégré du processeur, ce qui donne l’impression que la nouvelle carte ne fonctionne pas.
Je déconseille aussi de serrer excessivement les vis ou de manipuler la carte par les ventilateurs. Enfin, ne retirez pas les films de protection qui ne gênent pas l’installation, mais enlevez bien les protections prévues sur les surfaces de contact ou les plaques qui bloquent la ventilation.
Une autre confusion fréquente concerne les câbles modulaires. Les prises côté alimentation peuvent se ressembler, mais les câbles ne sont pas universels. Utilisez uniquement ceux fournis avec votre bloc ou explicitement certifiés pour ce modèle.Un dernier contrôle avant de lancer vos jeux
Quand l’image apparaît, prenez encore cinq minutes pour vérifier que la carte est solidement fixée, que les câbles ne gênent pas les ventilateurs et que le pilote est bien installé. Cette petite inspection évite souvent une panne intermittente quelques jours plus tard.
Une installation réussie se reconnaît à trois choses simples. Le GPU est détecté par le système, l’écran est relié à ses sorties vidéo et les jeux utilisent bien la carte dédiée. Si ces trois conditions sont réunies, vous pouvez refermer le boîtier et profiter de votre nouveau matériel avec l’esprit tranquille.
