Connecteurs de carte mère - le guide pour monter son PC

Un PC peut sembler correctement câblé tout en refusant de démarrer à cause d’une seule prise mal branchée. Je détaille ici les principaux connecteurs de carte mère, leur fonction, leur emplacement et les erreurs à éviter, avec des repères utiles pour monter une configuration gaming ou remplacer un composant sans tâtonner.

Comment lire la connectique d’une carte mère

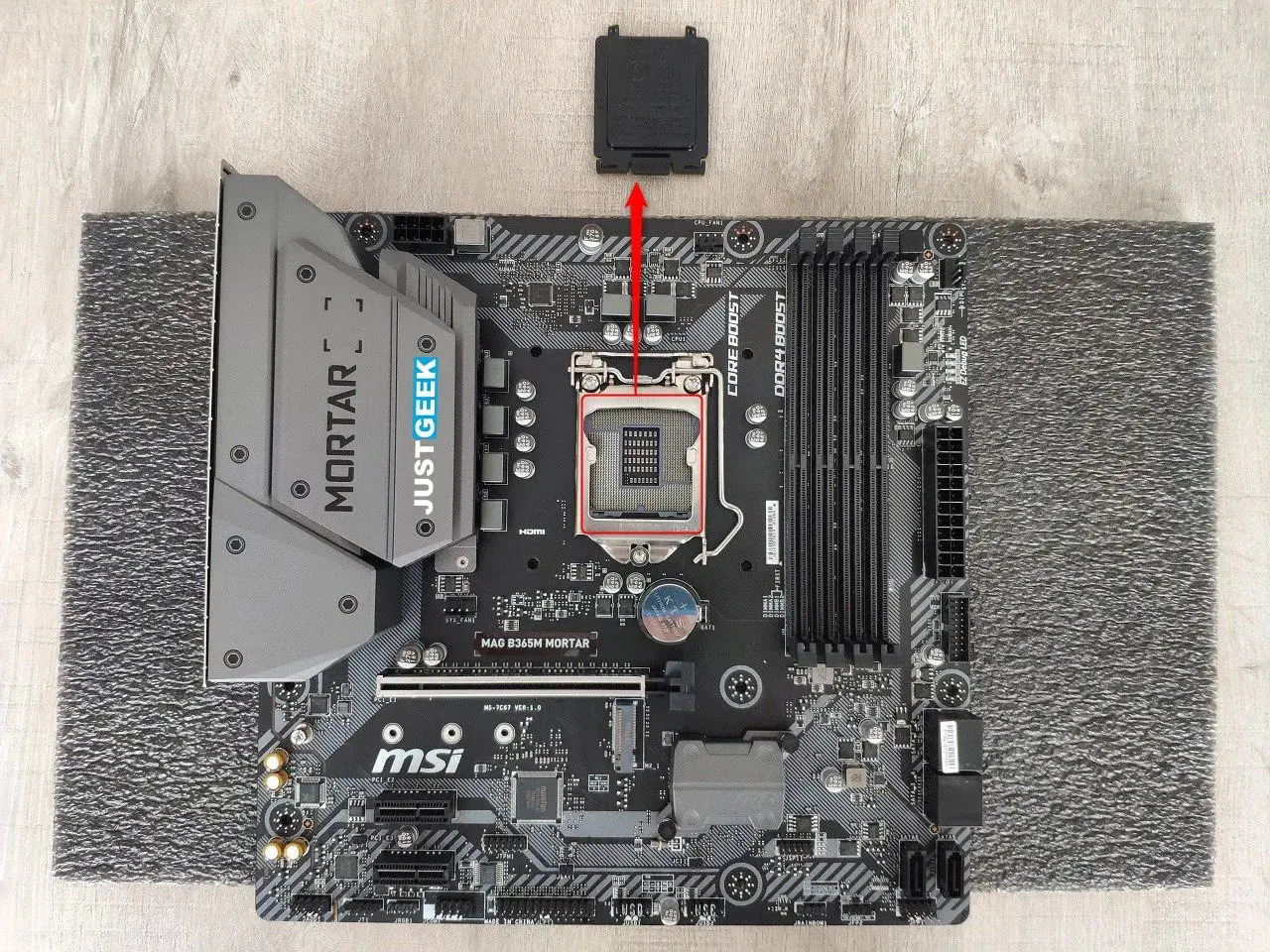

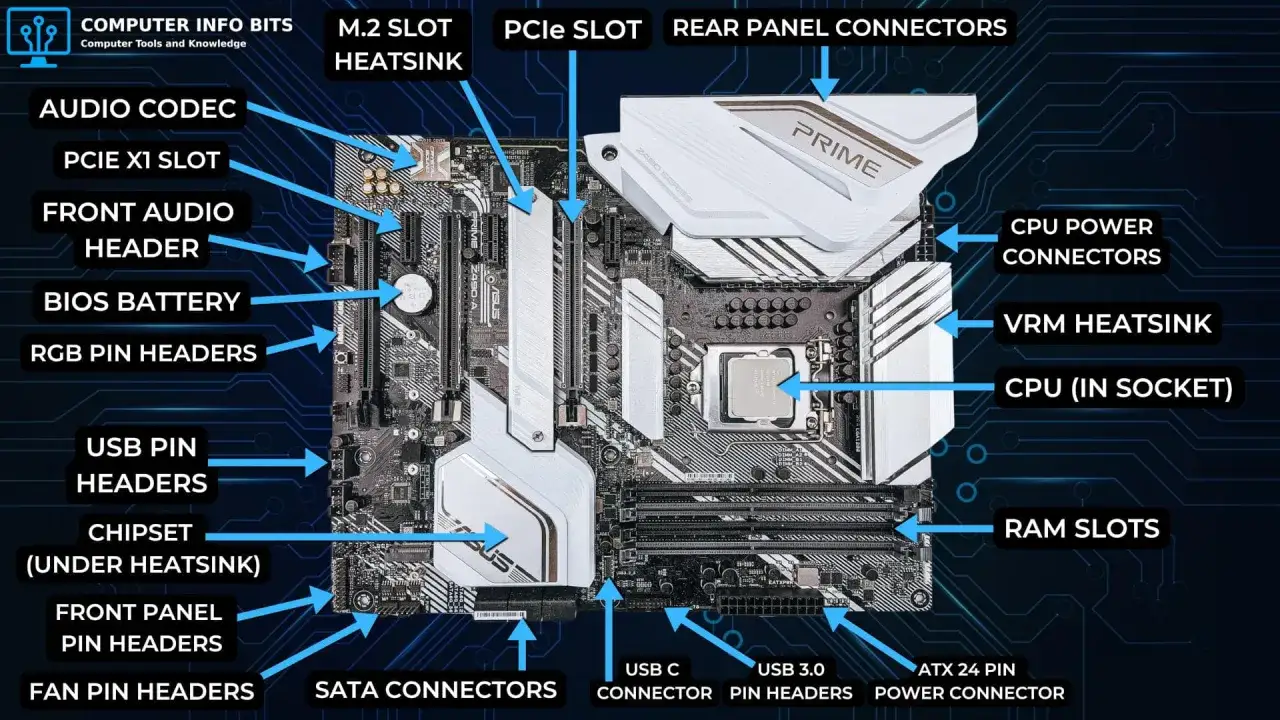

Une carte mère regroupe deux familles de prises. À l’arrière, le panneau d’E/S accueille les périphériques externes comme le clavier, l’écran, le réseau ou le casque. Sur le circuit imprimé, les connecteurs internes relient l’alimentation, les disques, les ventilateurs et les boutons du boîtier.

Je commence toujours par repérer les inscriptions imprimées sur le PCB. Des mentions comme CPU_FAN, SYS_FAN, SATA6G, M.2, CPU_PWR ou F_PANEL donnent déjà une bonne indication, mais le manuel reste indispensable, car l’emplacement et le nom des prises changent selon le modèle.

Les connecteurs d’alimentation à ne jamais confondre

Le connecteur ATX principal à 24 broches se trouve généralement sur le bord droit de la carte mère. Il alimente le chipset, les emplacements mémoire, les ports internes et une partie des circuits PCIe. Sans lui, le PC ne peut pas fonctionner correctement, même si le processeur et la carte graphique sont bien installés.

Près du socket processeur, on trouve le connecteur EPS12V, souvent en 4+4 broches. Il est réservé au CPU et provient du câble marqué CPU ou EPS sur l’alimentation. Je déconseille toute tentative avec un câble PCIe 6+2 broches, même si sa forme paraît proche, car le brochage et la distribution électrique ne sont pas les mêmes.

Les cartes mères destinées aux processeurs puissants peuvent proposer un second connecteur EPS de 4 ou 8 broches. Un seul EPS suffit souvent pour une configuration classique, tandis que le second apporte une marge supplémentaire pour les processeurs très énergivores ou l’overclocking. Il faut suivre les recommandations du fabricant plutôt que brancher toutes les prises au hasard.

Le cas particulier des alimentations modulaires

Avec une alimentation modulaire, chaque câble doit rester associé au bloc fourni avec cette alimentation. Un câble modulaire n’est pas universel, même si la fiche côté composant semble identique. Mélanger les câbles de deux modèles peut envoyer une mauvaise tension vers la carte mère et endommager plusieurs composants.

Stockage, mémoire et cartes d’extension

Les ports SATA 6 Gb/s sont destinés aux SSD 2,5 pouces, aux disques durs et aux lecteurs optiques. Il faut relier chaque périphérique à la carte mère avec un câble SATA de données, puis à l’alimentation avec une prise SATA dédiée. Oublier l’un des deux câbles suffit à rendre le disque invisible dans l’UEFI.

Le format M.2 ressemble à une petite barrette fixée par une vis. Un SSD M.2 NVMe communique généralement en PCIe et offre plusieurs gigaoctets par seconde, alors qu’un SSD M.2 SATA reste limité par l’interface SATA, autour de 550 Mo/s en pratique. Le format physique ne suffit donc pas à garantir la compatibilité.

Je vérifie aussi la longueur acceptée, souvent 2280, ainsi que la clé du module. Certaines cartes mères partagent leurs lignes PCIe entre un emplacement M.2 et des ports SATA. Dans ce cas, installer un SSD sur le mauvais emplacement peut désactiver un ou plusieurs ports, ce qui explique certaines disparitions de disques après une mise à niveau.

Les emplacements PCIe et la carte graphique

Le long emplacement PCIe x16 accueille la carte graphique dans la majorité des PC gaming. Les slots plus courts, comme les x1, servent plutôt à une carte réseau, une carte son ou une carte d’acquisition. La génération PCIe, par exemple 4.0 ou 5.0, influence la bande passante disponible, mais une carte PCIe reste généralement rétrocompatible avec une génération précédente.

Une confusion revient souvent pendant les montages. Le câble PCIe de l’alimentation se branche directement sur la carte graphique, pas sur le slot PCIe de la carte mère. Le slot fournit déjà une partie de l’énergie, mais les cartes graphiques puissantes exigent une alimentation complémentaire, selon leur modèle.

Les prises du boîtier, des ventilateurs et de l’éclairage

Le connecteur F_PANEL, situé habituellement en bas à droite, relie le bouton de démarrage, le bouton Reset et les voyants du boîtier. Les fils Power LED et HDD LED ont une polarité, contrairement au bouton Power. Si un voyant ne s’allume pas, il suffit souvent d’inverser son petit connecteur, sans que cela indique une panne.

Les ports USB en façade utilisent plusieurs embases. Une prise interne USB 2.0 possède généralement 9 broches, l’USB 3.x destiné aux ports USB-A est plus large, et l’USB-C frontal demande une embase spécifique, souvent appelée USB Type-E. Un boîtier peut donc proposer un port USB-C inutilisable si la carte mère ne possède pas la prise correspondante.

Pour le son en façade, le câble se branche sur HD_AUDIO, généralement placé près du bord inférieur. L’ancien connecteur AC’97 ne doit pas être choisi sur une configuration récente, sauf indication explicite du fabricant. Le branchement audio est simple, mais le câble est parfois court et passe difficilement autour d’une carte graphique volumineuse.

Lire aussi : Où installer un disque dur dans un PC ? Le guide pratique

Ventilateurs, pompe et RGB

Le connecteur CPU_FAN doit recevoir le ventilateur du refroidisseur processeur. Les prises SYS_FAN ou CHA_FAN servent aux ventilateurs du boîtier, tandis que AIO_PUMP est prévue pour une pompe de refroidissement liquide. Une pompe ne se règle pas toujours comme un ventilateur classique, je préfère donc vérifier le profil recommandé dans l’UEFI.

Il faut également distinguer RGB 12 V à 4 broches et ARGB 5 V à 3 broches. Ils ne sont pas interchangeables. Brancher un éclairage ARGB 5 V sur une prise RGB 12 V peut détruire les LED, une erreur fréquente parce que les connecteurs se ressemblent visuellement.

Les connecteurs arrière et leur rôle au quotidien

Le panneau arrière regroupe les prises visibles une fois le PC monté. Les ports USB-A et USB-C servent aux périphériques, mais leur débit dépend de la norme utilisée. Deux ports ayant la même forme peuvent offrir des performances différentes, surtout lorsqu’un boîtier ou un disque externe exploite l’USB 3.2 ou une norme plus récente.

Les sorties HDMI et DisplayPort ne fonctionnent que si le processeur possède une partie graphique intégrée et si la carte mère la prend en charge. Avec une carte graphique dédiée, je branche l’écran sur les sorties de cette dernière. Les prises Ethernet, audio, antennes Wi-Fi et parfois PS/2 complètent cette zone selon la gamme de la carte.

Certains modèles ajoutent un bouton BIOS Flashback, pratique pour mettre à jour l’UEFI sans installer de processeur compatible. Cette fonction n’est pas présente partout et impose généralement une clé USB préparée selon les instructions du constructeur. Elle peut sauver un montage qui reste bloqué avant l’affichage, mais elle ne corrige pas un câble d’alimentation mal branché.

Mon contrôle avant le premier démarrage

Avant d’appuyer sur le bouton Power, je fais une vérification courte mais systématique. L’alimentation est coupée, le câble secteur retiré et le commutateur du bloc placé sur 0. Je contrôle ensuite les points qui causent le plus souvent un écran noir ou un démarrage en boucle.

1. Vérifier que le 24 broches ATX est complètement enfoncé.
2. Contrôler la présence du câble CPU EPS 4+4 ou 8 broches en haut de la carte.
3. Installer la mémoire dans les emplacements recommandés, souvent A2 et B2 pour deux barrettes.
4. Relier le bouton Power sur les bonnes broches de F_PANEL.
5. Brancher le ventilateur du processeur sur CPU_FAN.
6. Vérifier les câbles SATA de données et d’alimentation si un disque est utilisé.
7. Connecter l’écran à la carte graphique lorsque le PC en possède une.

Si rien ne se passe, je retire les accessoires non essentiels et je démarre avec la carte mère, le processeur, une barrette mémoire et l’alimentation. Les voyants de diagnostic CPU, DRAM, VGA et BOOT, présents sur de nombreux modèles, indiquent alors la zone à examiner. Cette méthode prend quelques minutes et évite de remplacer des pièces encore parfaitement fonctionnelles.

Le bon réflexe pour éviter les mauvaises surprises

La connectique la plus importante n’est pas forcément la plus imposante. Un petit connecteur de façade mal placé peut empêcher le démarrage, tandis qu’un second EPS ou un éclairage RGB supplémentaire n’apporte rien à une configuration standard. Je conseille de préparer le montage à partir de la liste des besoins réels, puis de vérifier chaque prise dans le manuel du modèle exact.

Pour un PC gaming équilibré, les indispensables sont généralement le 24 broches ATX, l’EPS processeur, le slot PCIe de la carte graphique, les prises de stockage et CPU_FAN. Le reste dépend du boîtier, du nombre de ventilateurs, des ports en façade et des accessoires ajoutés. Cette lecture simple de la carte mère rend le montage plus rapide, plus sûr et beaucoup moins intimidant.
